Referenčný prehrávač s diskrétnou 1-bitovou architektúrou

Táto limitovaná edícia, čitajúca iba 688 kusov pre celý svet, je navrhnutá pre najnáročnejších poslucháčov, ktorí vyžadujú presnosť stolných audio systémov v mobilnom formáte. Zvukový prejav prístroja sa vyznačuje mimoriadnym dynamickým rozsahom, pevnou textúrou najnižších kmitočtov a čistým, holografickým podaním priestoru, z ktorého vystupujú aj tie najjemnejšie mikrodetaily nahrávky bez akéhokoľvek tónového zafarbenia.

Srdcom celého systému je kompletne prepracovaná diskrétna 1-bitová architektúra využívajúca 160 PWM-DAC meničov, čo je osemnásobok oproti bežným prenosným diskrétnym prevodníkom. Vďaka detailnej optimalizácii obvodových ciest dosahuje celkové harmonické skreslenie prístroja (THD+N) na symetrickom linkovom výstupe hodnotu až -122 dB.

• Diskrétna 1-bitová architektúra so 160 PWM-DACs zaisťuje extrémne lineárny a presný prevod digitálneho signálu na analógový.

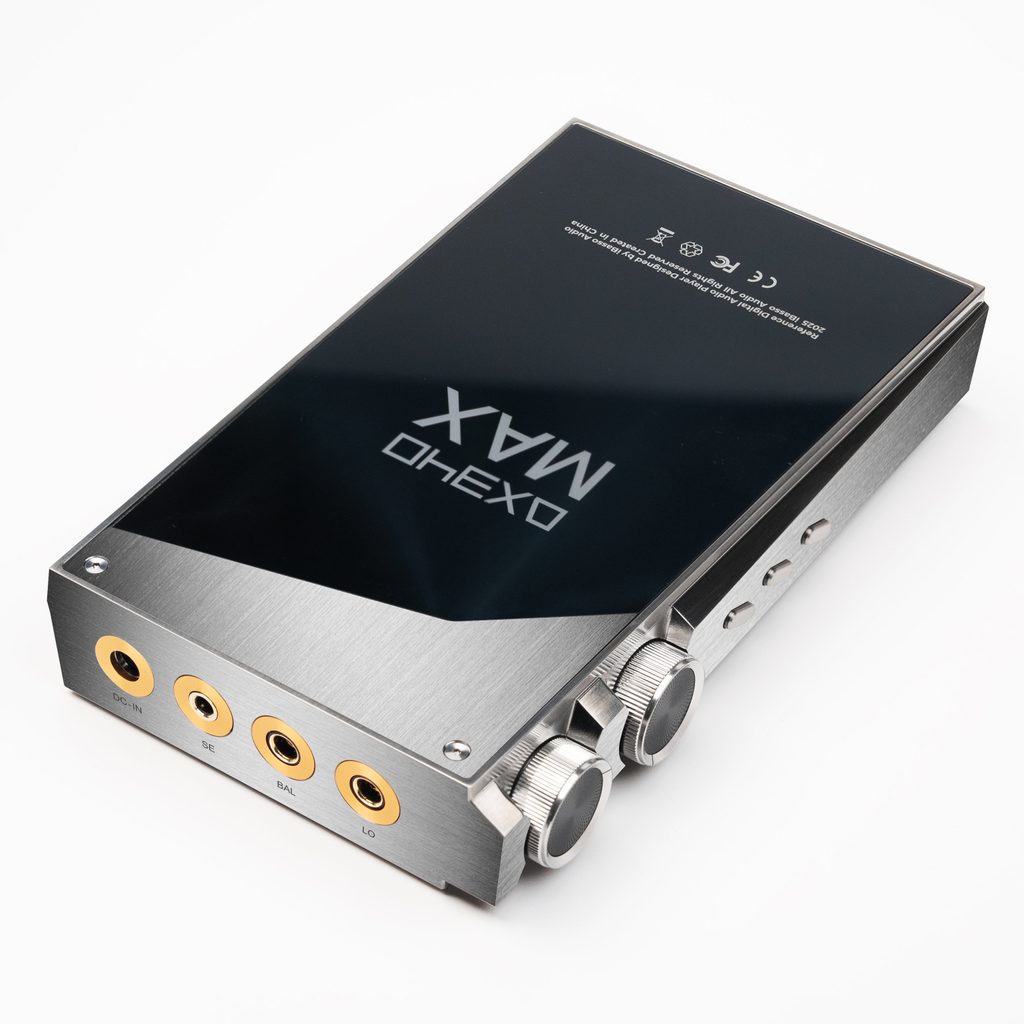

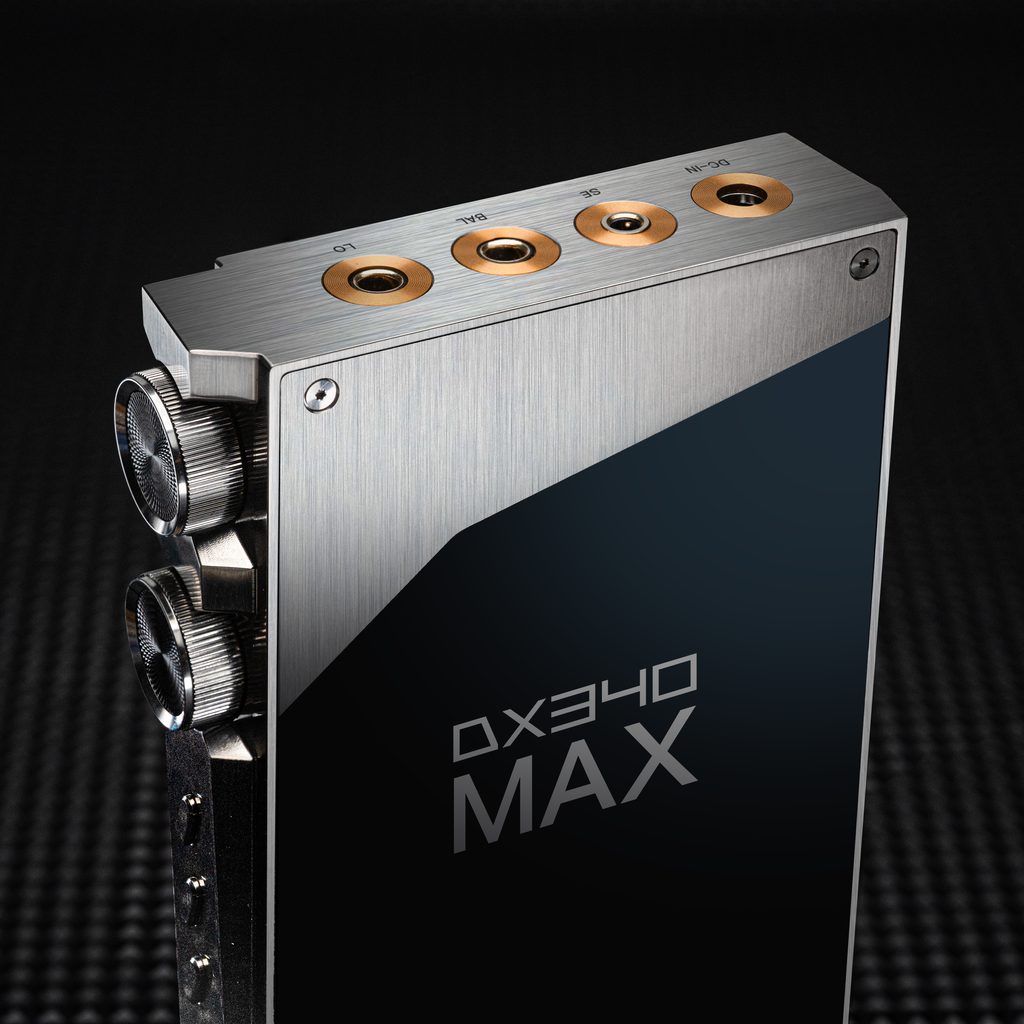

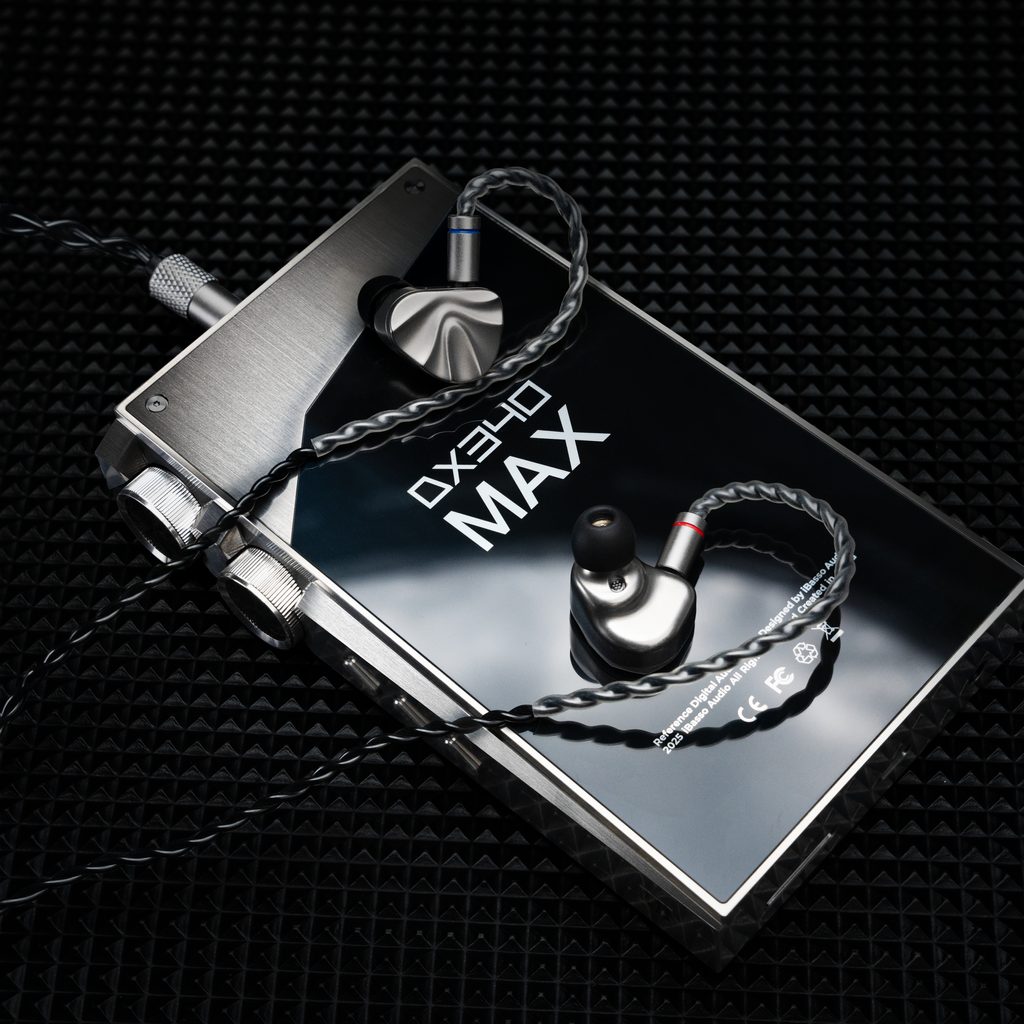

• Limitovaná edícia 688 kusov v titánovom šasi
  Telo z leteckej zliatiny titánu poskytuje vynikajúcu mechanickú odolnosť a účinné tienenie vnútorných obvodov.

• Skreslenie THD+N na úrovni -122 dB
  Hodnota skreslenia porovnateľná s referenčnými stolnými prevodníkmi najvyššej cenovej kategórie.

• Duálny operačný systém

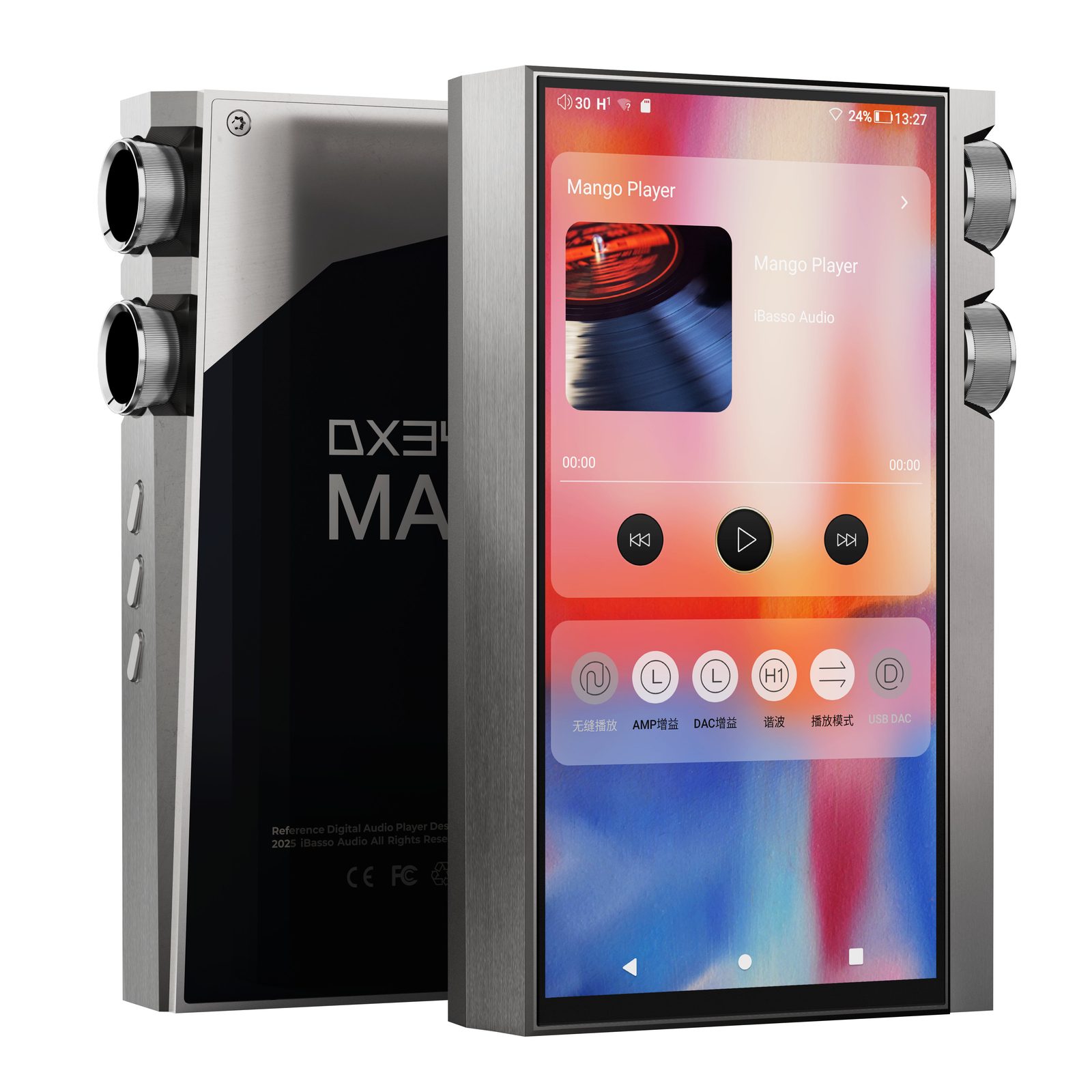

  Možnosť voľby medzi otvoreným Androidom 13 s globálnym bypassom Non-SRC pre streamovanie a čistým, izolovaným systémom Mango OS na báze Linuxu.

FPGA-Master 3.0 a dedikovaný audio DSP

Pre elimináciu systémového jitteru a šumu, ktorý vzniká pri spracovaní dát hlavným procesorom (SoC), využíva iBasso DX340MAX trojčipovú štruktúru. Hlavným audio radičom je procesor FPGA-Master 3.0 s vlastným algoritmom iBasso, ktorý disponuje 7,5-násobným počtom logických jednotiek LUT oproti predchádzajúcej verzii. Ten pracuje v plnej synchronizácii s dvojicou femtosekundových oscilátorov Accusilicon (fázový šum -158 dBc/Hz@1kHz), čím dosahuje pikosekundovú presnosť riadenia hodín pre PWM-DAC meniče.

Systém je doplnený o samostatný profesionálny audio DSP čip s dynamickým rozsahom 192 dB a vnútorným skreslením -174 dB THD+N, ktorý preberá všetky dekódovacie operácie a hardvérovo odľahčuje osemjadrovému procesoru Snapdragon 665.

• FPGA-Master 3.0 a femtosekundové hodiny
  Nezávislé riadenie toku dát s extrémnou presnosťou pre radikálne zníženie jitteru počas dekódovania signálu.

• Samostatný hardvérový audio DSP
  Samostatný DSP čip zamedzuje znehodnoteniu zvuku softvérovým dekódovaním v hlavnom SoC.

• Algoritmy na úpravu harmonických zložiek
  Možnost voľby medzi párnymi harmonickými (elektrónkový charakter) a nepárnymi (vyššia linearita a dynamika).

• Plná podpora vysokého rozlíšenia vo formátoch PCM až do 32 bit / 768 kHz a DSD512.

Patentovaný režim externého zdroja DC 12V

DX340MAX využíva štyri nízkoodporové lítium-polymérové akumulátory s dvoma úplne nezávislými systémami správy napájania (BMS). Digitálna sekcia je napájaná dvojicou 3200mAh batérií, zatiaľ čo analógový slúchadlový zosilňovač využíva samostatný vysokonapäťový pack zapojený v sérii (8,4 V), čo minimalizuje elektromagnetické rušenie medzi obvodmi.

Prehrávač je navyše vybavený patentovanou technológiou externého napájania DC 12V. Pri pripojení sieťového adaptéra dôjde k automatickému odpojeniu batérií a napájacie napätie zosilňovača vzrastie na ±12 V. V tomto režime „DC super-gain“ dosahuje symetrický výstupný výkon hodnotu až 2250 mW + 2250 mW pri zaťažení 32 Ω.

• Štyri akumulátory s dvoma BMS
  Striktné oddelenie digitálnej a analógovej energetickej vetvy zabraňuje prieniku šumu.

• Vysokonapäťový analógový pack 8,4 V zaisťuje stabilné napätie, nízky vnútorný odpor a rýchlu prechodovú odozvu.

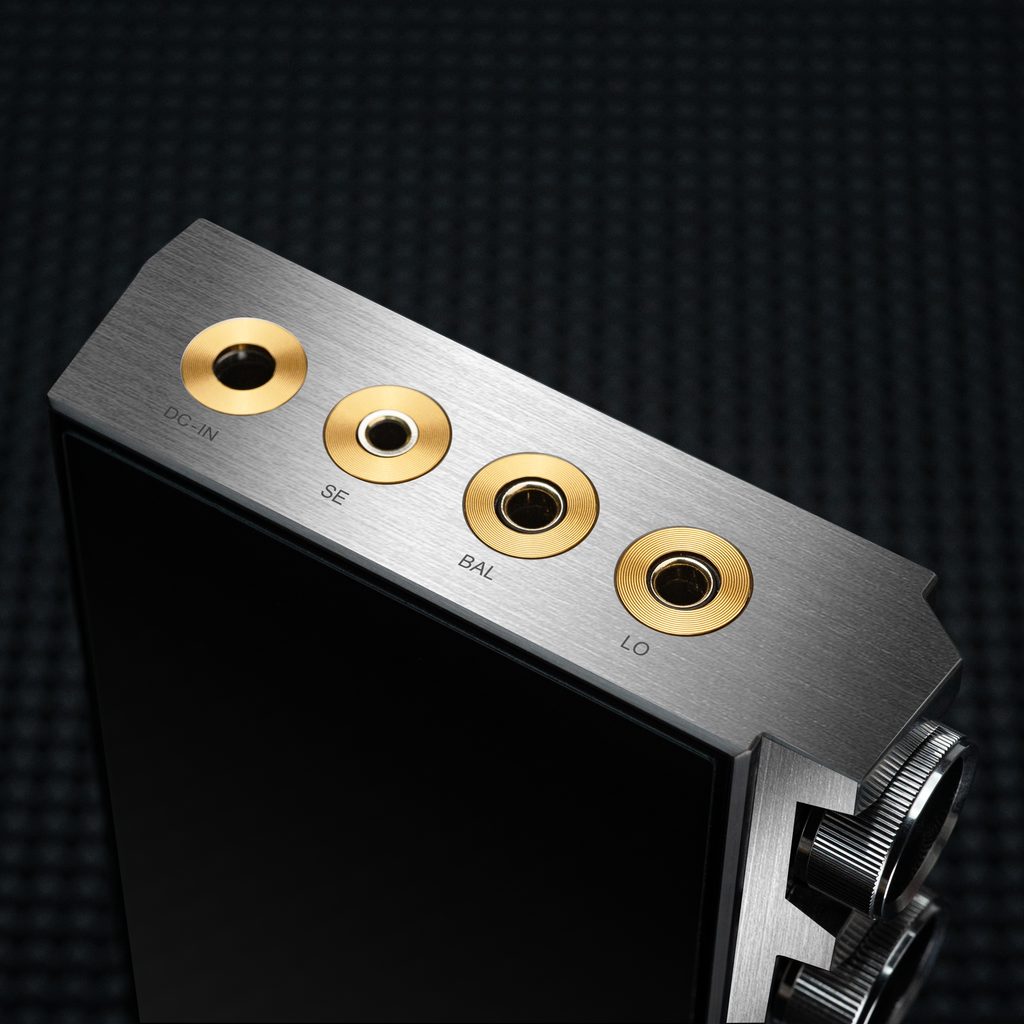

• Patentovaný vstup DC 12V (DC-IN)
  Priame napájanie zosilňovača zo siete s navýšením vnútorného napätia na ±12 V.

• Extrémny symetrický výkon až 2250 mW na kanál
  Výkon cez 2 W na kanál poskytuje dostatočnú rezervu pre plné vybudenie náročných High-End magnetoplanárnych slúchadiel.

Diferenciálna zosilňovacia kaskáda s hybridným riadením hlasitosti

Zosilňovacia sekcia prešla evolučným upgradom v podobe integrácie dedikovaného diferenciálneho vyrovnávacieho stupňa (bufferu). Ten pozostáva z dvoch operačných zosilňovačov s hodnotou potlačenia súhlasného signálu (CMRR) až 120 dB, čo kompletne izoluje predradené obvody od výkonového konca a eliminuje rušenie z rozdielnych uzemnení.

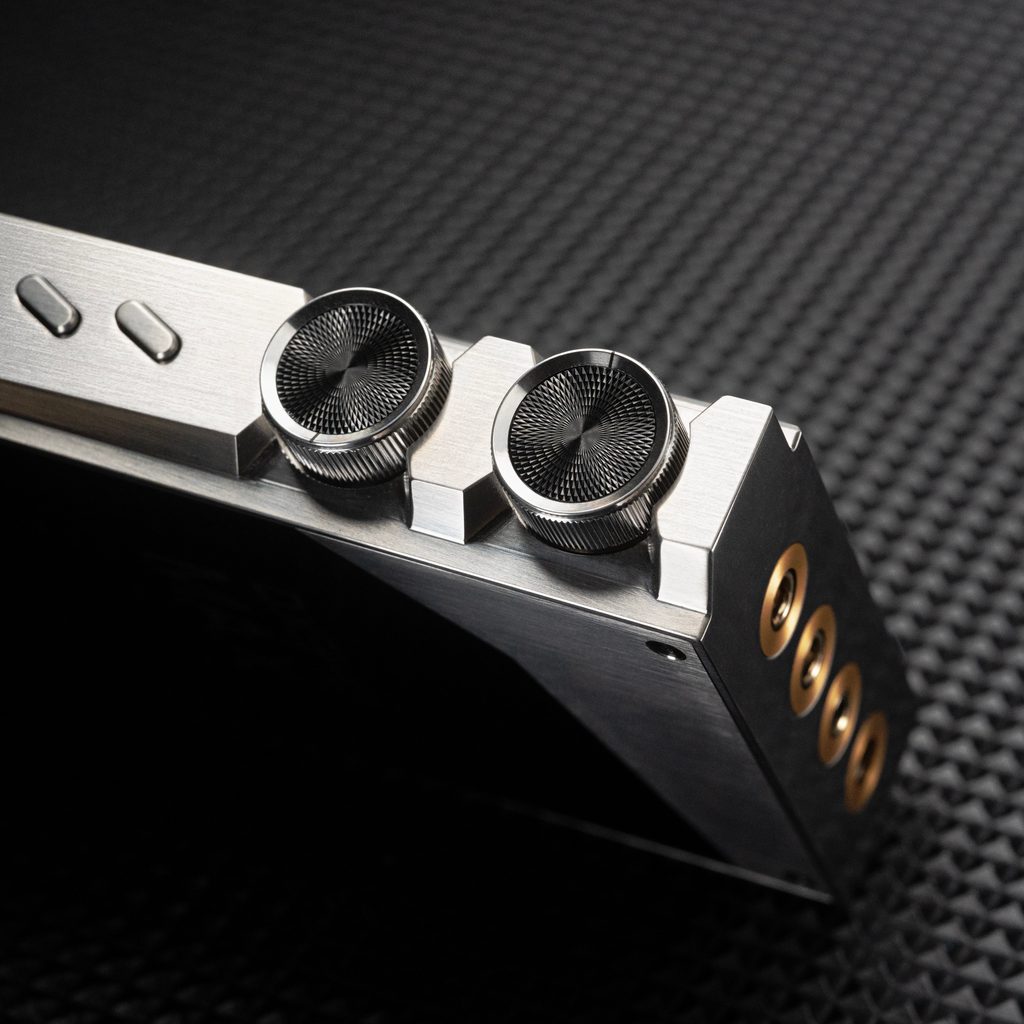

Samotný slúchadlový zosilňovač s kaskádovou prúdovou spätnou väzbou využíva 80 diskrétnych tranzistorov. Výsledkom je veľmi nízka výstupná impedancia (0,9 Ω na symetrickom a iba 0,4 Ω na nesymetrickom výstupe). Regulácia hlasitosti je vyriešená kombináciou nezávislého digitálneho útlmu a presného mechanického 24-polohového krokového atenuátora, ktorý je osadený 96 nikel-chómovými kovovými rezistormi s garantovanou odchýlkou súbehu kanálov pod ±0,1 dB.

• Diferenciálny buffer s CMRR 120 dB
  Kompletný symetrický prenos signálu s potlačením parazitného šumu zo spoločného uzemnenia.

• Zosilňovač s 80 tranzistormi bez hlbokej negatívnej spätnej väzby
  Zaisťuje vysokú linearitu a minimalizuje orezové skreslenie (clipping).

• Výstupná impedancia 0,9 Ω / 0,4 Ω
  Zaručuje ideálny tlmiaci faktor pre citlivé in-ear monitory aj veľké slúchadlá.

• Krokové analógové nastavenie hlasitosti s presnosťou ±0,1 dB
  Zachováva plnú bitovú hĺbku signálu na digitálnom vstupe a efektívne tlmí šum na pozadí pri nízkych hlasitostiach.

Špecifikácia
